Frostschutz der Wasserleitungen und Tränken durch eine Zirkulationsanlage
Um die Wasserrohre, bzw. den Wasserkreislauf, frostfrei zu halten, eignet sich eine Zirkulationsanlage (ZPS).
Dabei wird das Wasser durch die Rohre gepumpt, die dazu als Ringleitung verlegt sein muss. Wasser, dass die ZPS durchläuft wird soweit aufgeheizt, dass eine Rohrlänge bis 250 m frostfrei bleibt.
Ist die gesamte Rohrlänge größer als 250m, können mehrere Zirkulationsanlagen im Wasserkreislauf installiert werden.

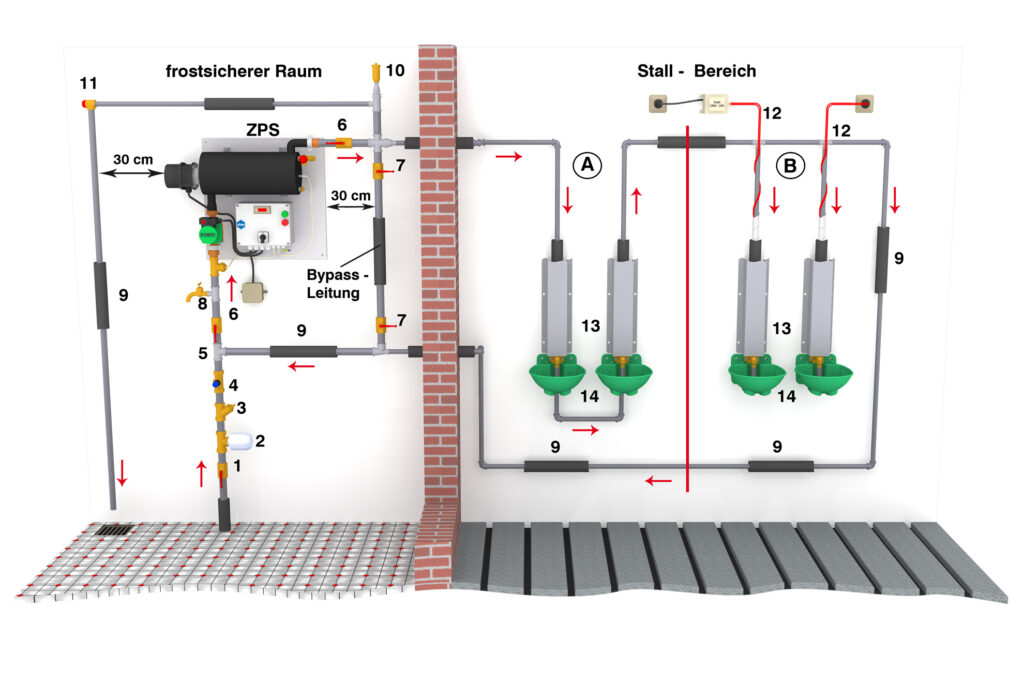

Die folgende schematische Darstellung zeigt eine komplette Tränke Anlage mit Zirkulationsanlage.
| 1 – Absperrventil | 2 – Wasserfilter | 3 – Rückschlagventil |
| 4 – Druckminderer | 5 – T-Stück | 6 – Absperrventil ZPS |
| 7 – Absperrventil Bypass Leitung | 8 – Ablasshahn | 9 – Isolierung |
| 10 – Entlüftungsventil | 11 – Überdruck-Sicherheitsventil | 12 – Rohrbegleitheizkabel |
| 13 – Verbiss-Schutz | 14 – Tränkebecken |
Eine genauere Erklärung erhalten Sie in unserem Video
